Seguridad en cuartos eléctricos: 6 elementos para proteger al personal
- José Miguel León
- hace 3 días
- 7 min de lectura
Un cuarto eléctrico no es seguro únicamente porque sus tableros estén cerrados y funcionando correctamente. Durante una inspección, maniobra o trabajo de mantenimiento, el personal puede quedar expuesto a contacto eléctrico, tensiones inesperadas, energía almacenada o un evento de arco eléctrico.
La seguridad debe construirse mediante diferentes capas: evaluación de riesgos, procedimientos de trabajo, des energización, puesta a tierra, herramientas apropiadas, sistemas de aislamiento y equipo de protección personal.
Ningún producto sustituye la capacitación ni los procedimientos de seguridad. Sin embargo, contar con el equipo adecuado puede reducir la exposición del trabajador y ayudar a realizar las actividades de manera más controlada.
A continuación, revisamos seis elementos esenciales que deben considerarse para mejorar la seguridad en cuartos eléctricos, subestaciones y áreas de distribución de energía.
1. Evaluación de riesgos y procedimiento de trabajo para garantizar la seguridad en cuartos eléctricos
Antes de seleccionar una tarima, una pértiga o un traje contra arco eléctrico, es necesario conocer las condiciones reales de la instalación y la actividad que se realizará.
La evaluación debería considerar, entre otros aspectos:
Tensión nominal de la instalación.
Tipo de equipo eléctrico.
Posibles fuentes de alimentación.
Condición energizada o des energizada.
Energía almacenada.
Distancias de trabajo.
Corriente de cortocircuito disponible.
Necesidad de puesta a tierra temporal.
Posible exposición a choque o arco eléctrico.
Condiciones físicas y ambientales del cuarto.
En México, la NOM-029-STPS-2011 establece condiciones de seguridad para el mantenimiento de instalaciones eléctricas en los centros de trabajo. Entre otros elementos, contempla la determinación de riesgos potenciales, procedimientos de seguridad, personal capacitado, equipo de protección, implementos aislantes, puesta a tierra temporal y planes de atención a emergencias.
Como referencia internacional, la NFPA 70E desarrolla prácticas orientadas a reducir la exposición a choque eléctrico, electrocución, arco eléctrico y onda expansiva.
Siempre que sea posible, el primer objetivo debe ser des energizar la instalación y establecer una condición de trabajo eléctricamente segura. El equipo de protección constituye una barrera complementaria, no una autorización para trabajar innecesariamente con partes energizadas.
2. Sistemas de aislamiento dieléctrico
El área frente a tableros, transformadores y equipos de maniobra requiere especial atención. Una superficie aislante correctamente seleccionada puede proporcionar una barrera adicional entre el trabajador y el piso.
La NOM-029-STPS-2011 contempla, según la actividad y los riesgos identificados, el uso de tarimas o alfombras aislantes como parte de los implementos de protección.
En DYFIMSA desarrollamos distintas configuraciones para adaptarnos al espacio y a la operación de cada cuarto eléctrico:
Piso dieléctrico a la medida PMA
Es una alternativa para cubrir áreas completas o espacios con dimensiones y geometrías particulares. Su fabricación a la medida permite considerar columnas, gabinetes, cambios de dirección y otras condiciones físicas del cuarto.
Tarima Modular Dieléctrica TMD
Es una solución modular para crear una superficie de trabajo definida frente a equipos eléctricos. Sus diferentes medidas permiten seleccionar la configuración adecuada para cada posición de operación o mantenimiento.
Line-Up Modular Dieléctrico LMD
Está diseñado para formar superficies continuas mediante módulos interconectados. Esta configuración permite ampliar el sistema o reemplazar secciones de forma independiente cuando las condiciones del proyecto lo requieren.
La elección no debe hacerse solamente por el tamaño. También es importante revisar las especificaciones del producto, las condiciones ambientales, la cobertura necesaria y el tipo de actividades que se realizan en el área.
Asimismo, estos sistemas deben mantenerse limpios, secos y libres de daños que puedan afectar su desempeño. La inspección periódica forma parte de su uso seguro.
3. Pértigas adecuadas para cada maniobra
Una pértiga no es una herramienta universal. Su diseño, longitud, mecanismo y accesorios deben ser compatibles con la maniobra que se realizará.
Entre las configuraciones más utilizadas se encuentran:
Pértiga alicate o escopeta: permite sujetar y manipular determinados elementos mediante un mecanismo de apertura y cierre.
Pértiga universal: cuenta con un cabezal para utilizar accesorios compatibles con distintas tareas.
Pértiga de rescate: está destinada a apoyar en el retiro de una persona de una zona de riesgo eléctrico, conforme al procedimiento de emergencia establecido.
Pértiga de descarga: se utiliza dentro de procedimientos específicos para liberar energía eléctrica almacenada.
Para seleccionar una pértiga se debe conocer la tensión de trabajo, la distancia necesaria, el tipo de instalación, el accesorio requerido y las indicaciones del fabricante.
También es indispensable inspeccionarla antes de cada uso. Golpes, fisuras, contaminación, humedad o modificaciones improvisadas pueden comprometer su funcionamiento. Las pértigas deben almacenarse en soportes o gabinetes adecuados para evitar que queden expuestas al piso, al polvo o a daños mecánicos.
4. Sistemas de puesta a tierra temporal
Desconectar un circuito no siempre significa que se encuentre en condiciones seguras. Puede existir una alimentación alterna, una reconexión accidental, tensión inducida o energía almacenada.
Por ello, un procedimiento de trabajo puede requerir:
Identificar todas las fuentes de energía.
Desconectar y bloquear el equipo.
Verificar la ausencia de tensión.
Liberar la energía almacenada.
Instalar el sistema de puesta a tierra temporal.
Delimitar y señalizar la zona de trabajo.
Un sistema de puesta a tierra temporal puede integrar pértigas, pinzas, conductores y accesorios de conexión. Estos componentes deben seleccionarse como un conjunto compatible y de acuerdo con las características eléctricas de la instalación.
No existe un kit universal para todos los sistemas. La configuración, longitud de los conductores, puntos de conexión y capacidad requerida dependen del proyecto. Su colocación y retiro deben ser realizados exclusivamente por personal autorizado y capacitado, siguiendo un procedimiento previamente definido.

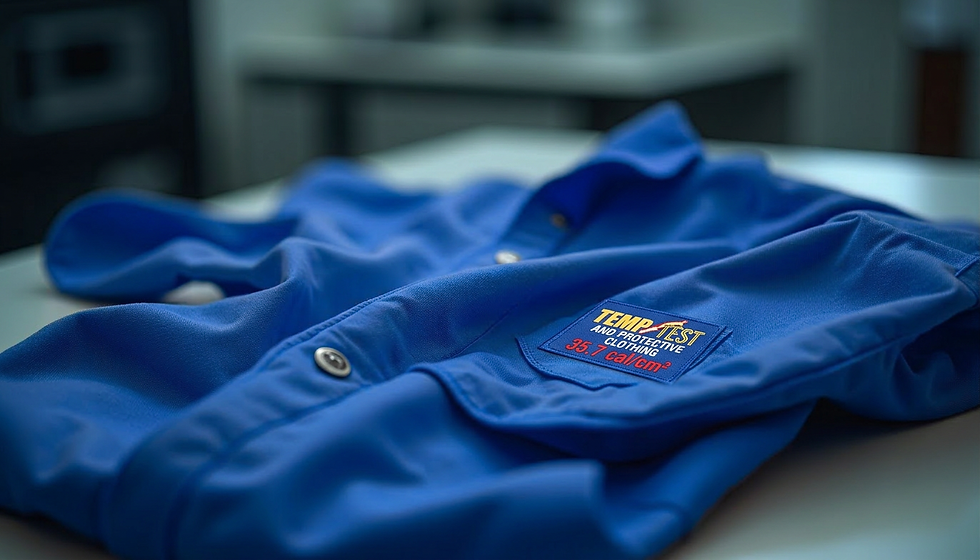

5. Protección contra arco eléctrico
Un arco eléctrico puede liberar una cantidad considerable de energía térmica en una fracción de segundo. Sus consecuencias pueden incluir quemaduras, proyección de partículas, presión, ruido intenso y afectaciones a la vista.
La protección contra arco eléctrico puede incluir:
Ropa resistente al arco.
Trajes con clasificación de desempeño contra arco.
Capuchas o protectores faciales.
Cascos de seguridad.
Protección ocular y auditiva.
Guantes y demás equipo requerido por la tarea.
La selección no debe basarse únicamente en que un traje tenga “muchas calorías”. Cuando existe un estudio de arco eléctrico, la protección debe relacionarse con la energía incidente esperada y con el método de evaluación utilizado.
La NFPA señala que el equipo de protección personal es fundamental, pero debe entenderse como la última línea de defensa. Antes de llegar al EPP deben considerarse la eliminación del peligro, la desenergización, los controles de ingeniería, los procedimientos y la reducción del tiempo de exposición.
También es importante recordar que no todos los componentes del equipo protegen contra los mismos riesgos. Un traje resistente al arco no sustituye la protección contra choque eléctrico, y un guante dieléctrico no reemplaza la protección térmica requerida para un posible arco.
6. Organización, señalización y resguardo del equipo
Comprar equipo de seguridad no es suficiente. También debe estar disponible, identificado y en condiciones adecuadas cuando se necesite.
Un cuarto eléctrico debería contar con espacios definidos para resguardar:
Pértigas y accesorios.
Sistemas de puesta a tierra.
Guantes dieléctricos.
Protección contra arco eléctrico.
Señalización y dispositivos de bloqueo.
Equipo para atención de emergencias.
Documentación e instrucciones de inspección.
Los gabinetes para equipo de seguridad ayudan a proteger los elementos contra polvo, humedad, golpes y uso no autorizado. Los soportes permiten almacenar las pértigas sin apoyarlas directamente sobre el piso o los equipos eléctricos.
La señalización también debe comunicar claramente los riesgos, restricciones de acceso, equipo de protección requerido y límites de las zonas de trabajo. Sin embargo, colocar un letrero no corrige por sí mismo una condición insegura: la señalización debe acompañar a los controles técnicos y procedimientos correspondientes.
Errores frecuentes al equipar un cuarto eléctrico
Algunos errores que observamos con frecuencia son:
Comprar equipo sin realizar previamente una evaluación de riesgos.
Utilizar la misma pértiga para cualquier maniobra.
Cubrir solamente una pequeña parte del área donde se desplaza el operador.
Seleccionar el EPP contra arco únicamente por su apariencia o precio.
Mezclar componentes de puesta a tierra sin verificar su compatibilidad.
Guardar pértigas, guantes o trajes en lugares húmedos o contaminados.
No establecer fechas de inspección, limpieza y reemplazo.
Considerar que el EPP permite trabajar energizado sin una justificación técnica.
No capacitar al personal sobre las limitaciones del equipo.
Corregir estas prácticas puede ser tan importante como adquirir nuevos productos.
¿Cómo comenzar a mejorar la seguridad de tu cuarto eléctrico?
Una implementación ordenada puede dividirse en seis pasos:
Identificar las instalaciones y actividades que representan un riesgo.
Revisar diagramas, procedimientos y fuentes de energía.
Determinar qué trabajos deben realizarse con la instalación des energizada.
Seleccionar los sistemas de aislamiento, maniobra, puesta a tierra y protección personal.
Capacitar al personal en su uso, inspección, almacenamiento y limitaciones.
Establecer un programa periódico de revisión y reemplazo.
El resultado no debería ser una colección de productos aislados, sino un sistema coherente con la instalación y con las tareas que realmente realiza el personal.
Preguntas frecuentes
¿Todos los cuartos eléctricos necesitan una tarima dieléctrica?
La necesidad y configuración deben determinarse mediante la evaluación de riesgos y el procedimiento de trabajo. También influyen la tensión, el tipo de equipo, la posición del operador y las características físicas del cuarto.
¿Un piso dieléctrico elimina el riesgo de choque eléctrico?
No. Proporciona una barrera complementaria cuando está correctamente seleccionado y conservado, pero no sustituye la des energización, el bloqueo, la verificación de ausencia de tensión ni los demás procedimientos de seguridad.
¿Cómo se elige una pértiga?
Se deben considerar la tensión, distancia de trabajo, tipo de maniobra, mecanismo requerido, accesorios compatibles y especificaciones del fabricante. Una pértiga no debe utilizarse fuera de su aplicación prevista.
¿Un traje contra arco eléctrico es suficiente para trabajar energizado?
No. El EPP es la última línea de defensa. Los trabajos energizados requieren una evaluación, justificación, personal autorizado, procedimientos y controles específicos.
Soluciones de seguridad eléctrica adaptadas a cada instalación
En DYFIMSA diseñamos y suministramos sistemas de aislamiento dieléctrico, pértigas, equipos de puesta a tierra temporal, protección contra arco eléctrico, gabinetes y elementos de señalización para cuartos eléctricos y subestaciones.
Cada instalación tiene dimensiones, equipos y condiciones de operación diferentes. Por eso, antes de recomendar una solución revisamos las necesidades del espacio y el tipo de actividad que realizará el personal.
Si estás renovando un cuarto eléctrico, sustituyendo tarimas de fibra de vidrio o integrando el equipo de seguridad de una nueva instalación, podemos ayudarte a seleccionar una configuración adecuada.
Solicita asesoría para tu proyecto y equipa tu cuarto eléctrico con una solución diseñada alrededor de sus riesgos reales.
Este contenido es informativo y no sustituye la evaluación de riesgos, los procedimientos de seguridad ni la intervención de personal calificado.
